| Loại sản phẩm |
Màn hình HMI |
| Series |
GP2000 series - GP2500 series |
| Kích thước |
10.4" |
| Mã |

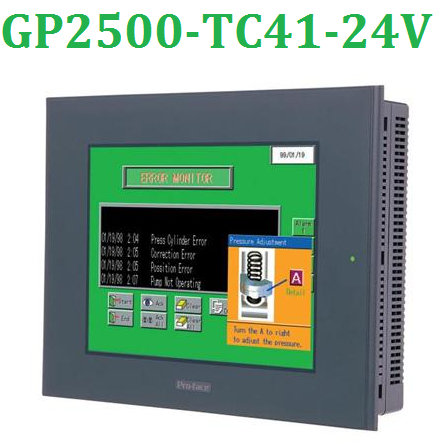

GP2500-TC41-24V |
| Mã toàn cầu |
GP2500-TC41-24V |
Chức năng Specs của màn hình HMI Proface GP2500-TC41-24V
| Loại màn hình |
GP2500-TC41-24V màn hình màu TFT LCD |
| Hiển thị màu sắc |
256 màu (không nhấp nháy) /
64 màu (3 tốc độ chớp)
|
| Backlight |
CCFL (Tuổi thọ 50.000 giờ hoạt động ở 24h) |
| Độ phân giải |
640 x 480 pixel |
| Diện tích hiển thị hiệu quả |
W x H : 211,2 x 158,4 (mm) |
| Kiểm soát độ sáng trên
GP2500-TC41-24V
|
4 cấp độ điều chỉnh có sẵn thông qua
màn hình cảm ứng
|
| Kiểm soát tương phản |
_ |
| Ngôn ngữ tích hợp trên
GP2500-TC41-24V
|
ASCII: chữ và số: Trung Quốc chữ giản thể,
Nhật chữ Kanji, Hàn Quốc chữ Hangul,
Đài Loan chữ truyền thống Trung Quốc
|
|
Văn bản trên
GP2500-TC41-24V
|
8 x 8 chấm: 80 char. x 60 hàng |
| 8 x 16 chấm: 80 char. x 30 hàng |
| 16 x 16 chấm: 40 char. x 30 hàng |
| 32 x 32 chấm: 20 char. x 15 hàng |
| Kích cỡ chữ |
8x8 chấm, 8x16 chấm, 16x16 chấm, 32x32 chấm |
| Kích cỡ font chữ trên
GP2500-TC41-24V
|
Chiều rộng có thể được mở rộng 1 - 8 lần.
Chiều cao có thể được mở rộng 1/2 , 1 - 8 lần.
|
| Bộ nhớ ứng dụng |
4MB FLASH EPROM |
| Bộ nhớ sao lưu dữ liệu |
256 KB SRAM - sử dụng pin lithium |
| Độ phân giải Tuoch Panel |
32 x 24 phím/màn hình
- 1 hoặc 2 điểm cảm ứng
|
Giao diện ngoài của màn hình HMI GP2500-TC41-24V
| Giao diện nối tiếp trên
GP2500-TC41-24V
|
Không đồng bộ phương pháp truyền:
RS232/RS422. Chiều dài dữ liệu: 7 hoặc 8 bit.
Stop Bit: 1 hoặc 2 bit. Parity: None / Odd / Even.
Data Transmission Speed: 2400bps to 115.2kbps,
187.5kbps
|
|
Mở rộng giao diện nối tiếp
trên GP2500-TC41-24V
|
RS-232C.
Không đồng bộ phương pháp truyền: RS232
Chiều dài dữ liệu: 7 hoặc 8 bit. Stop Bit: 1 hoặc
2 bit. Parity: None / Odd / Even
Tốc độ truyền dữ liệu: 2.400 – 38.400 bps
|
| Giao diện mạng |
IEEE802.3, 10base-T |
| Giao diện card CF |
1 khe |
| Giao diện card CF bên ngoài |
Card CF bảo trì sự kết nối từ bên ngoài |
|
Giao diện đầu ra âm thanh
trên GP2500-TC41-24V
|
Loa ngoài kết nối (Terminal Block). Monaural
1 CH. Loa ngoài công suất 70 MW (Rate load: 8Ω,
tần số 1kHz). Sound line out 2.7Vp-p (Rate load:
10kΩ). Wire Gauge: AWG28 – AWG16
|
|
Giao diện đầu vào AUX
trên GP2500-TC41-24V
|
Thiết lập đầu vào từ xa: 1 điểm
Điện áp đầu vào: DC24V +- 10%
Đầu vào hiện tại: 4mA (TYP) min
Xung đầu vào: 2ms
Điện áp hoạt động: (khi ON) min, DC21.1V
/ (khi OFF) max, DC3V
Phương pháp Isolation: Photocoupler Isolation
|
|
Giao diện đầu ra AUX
trên GP2500-TC41-24V
|
Đầu ra: 3 điểm. (Đầu ra RUN: 1 điểm, đầu ra hệ
thống báo động: 1 điểm, đầu ra Buzzer: 1 điểm)
Điện áp định mức: DC24V, max
Xếp hạng hiện tại: 50mA/điểm
Wire Gauge: AWG28 – AWG16
|
| Giao diện máy in |
Tương thích với NECPC-PR201/PL, EPSON ESC
/ P24-J84 (C), HP Laser Jet, PLC 4 command,
EPSON PM/Stylus (6-color ink), EPSON PM/Stylus
(4-color ink)
|
Tổng số kỹ thuật của màn hình HMI GP2500-TC41-24V
| Điện áp định mức |
AC100V - 240V |
| Phạm vi điện áp |
AC85 - 265V |
|
Công suất tiêu thụ
của GP2500-TC41-24V
|
50VA hoặc ít hơn (ACIN 100V)
85VA hoặc ít hơn (ACIN 240V) |
|
Điện áp drop cho phép
trên GP2500-TC41-24V
|
1 chu kỳ hoặc ít hơn
(thực tế phải nhỏ hơn 1 giây)
|
|
Điện áp Endurance
trên GP2500-TC41-24V
|
AC1500V, 20mA cho đến 1 phút
(giữa sạc và thiết bị đầu cuối FG)
|
|
Vật liệu chống điện
trên GP2500-TC41-24V
|
10MΩ hoặc cao hơn với DC500V
(giữa sạc và thiết bị đầu cuối FG)
|
| Nhiệt độ môi trường hoạt động |
0 - 50°C |
| Nhiệt độ bảo quản |
Từ -20 đến 60°C |
| Độ ẩm môi trường |
10 - 90% RH (không ngưng tụ) |
| Độ ẩm lưu trữĐộ ẩm lưu trữ |
10 - 90% RH (không ngưng tụ) |
| Kháng rung |
Tương thích với IEC61131-2 (JIS B 3502)
Khi rung động không liên tục: 10Hz đến 57Hz
0.075mm, 57Hz đến 150Hz 9.8m/s2
Khi rung động liên tục: 10Hz đến 57Hz
0.035mm, 57Hz đến 150Hz 4.9m/s2 X, Y, Z
trong 10 lần (80 phút)
|
| Khả năng chống ồn |
Tiếng ồn điện áp: 1500Vp-p
Xung thời gian: 1 μs. Rise thời gian: 1ns |
| Immunity xả tính điện |
6kV (tuân theo IEC 61000-4-2 Level 3) |
| Khí ăn mòn |
Free |
| Kích thước bên ngoài |
W*H*D : 317*243*58 (mm) |
| Cân nặng GP2500-TC41-24V |
1.2kg (2.6lb) hoặc ít hơn |
| Phương pháp làm mát |
Lưu thông không khí tự nhiên |
